MADEnR – Coffret PV AC 6kW monophasé – 30mA – Haute immunité

179,50 € TTC

Logo Madenr

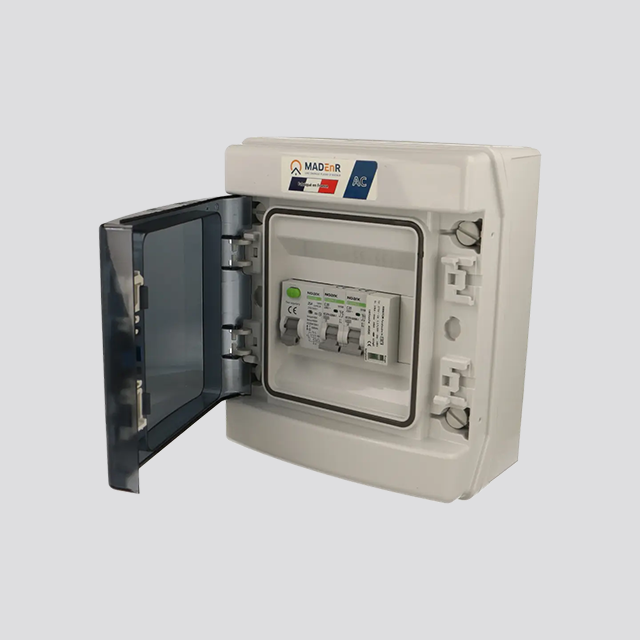

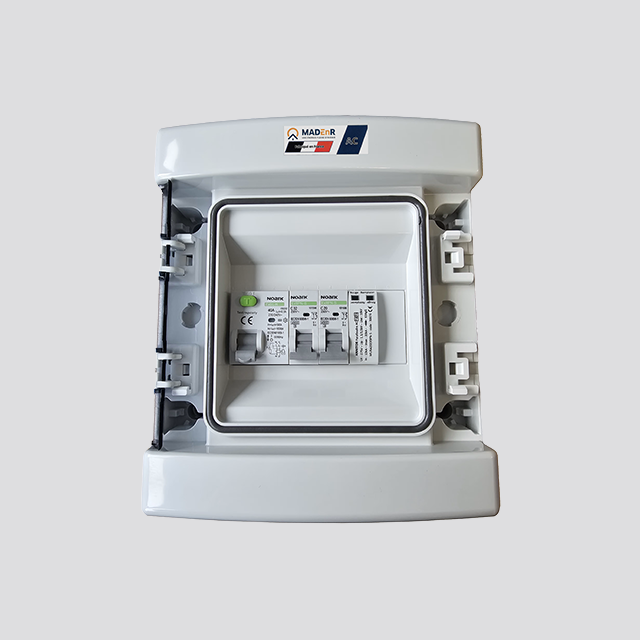

Coffret  AC monophasé 3 kW  conçu pour la  protection et le raccordement d’un onduleur photovoltaïque au réseau.

Les avantages produits
  • Coffret compact, robuste et étanche (IP65 – IK08)
  • Parafoudre intégré pour protection complète du réseau monophasé
  • Composants NOARK et ANNITOR de haute qualité
  • Installation rapide, passages de câbles par le bas
  • Conforme à la norme photovoltaïque UTE C 15-712-1
Documentation technique
Schémas électrique

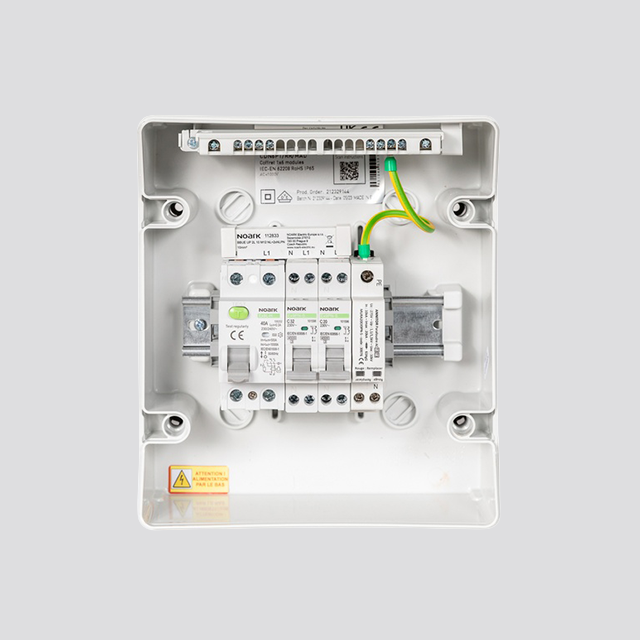

Compact, pré-câblé et conforme à la norme UTE C 15-712-1, il intègre un disjoncteur, un interrupteur différentiel et un parafoudre pour garantir une sécurité maximale de l’installation.

Caractéristiques principales

  • Puissance nominale : 6 kW
  • Type : AC Monophasé – 1 micro-onduleur
  • Coffret : Plastique 1×6 modules, IP65 – IK08 – Classe II
  • Protection différentielle : 40 A – 300 mA – Type A
  • Disjoncteurs :
    • Q1 : 32 A – courbe C
    • Q2 : 20 A – courbe C
  • Parafoudre : ANNITOR, Imax 20 kA, In 10 kA, avec fusible intégré (T2 T3 – 63 A gG)
  • Éléments principaux :
    • Barrette NOARK
    • Interrupteur différentiel Ex9L-N
    • Disjoncteurs Ex9PN-S
  • Entrées / Sorties :
    • Entrée onduleur : 1 × presse-étoupe M25
    • Sortie vers tableau client (EDF) : 1 × presse-étoupe M25
    • Terre : 1 × presse-étoupe M16
  • Référence interne : FBP3KA181 / 21300610
