Kit solaire 6 kWc JA Solar avec Growatt MIN 3000TL-XH

Un kit complet, économique et prêt à évoluer vers le stockage

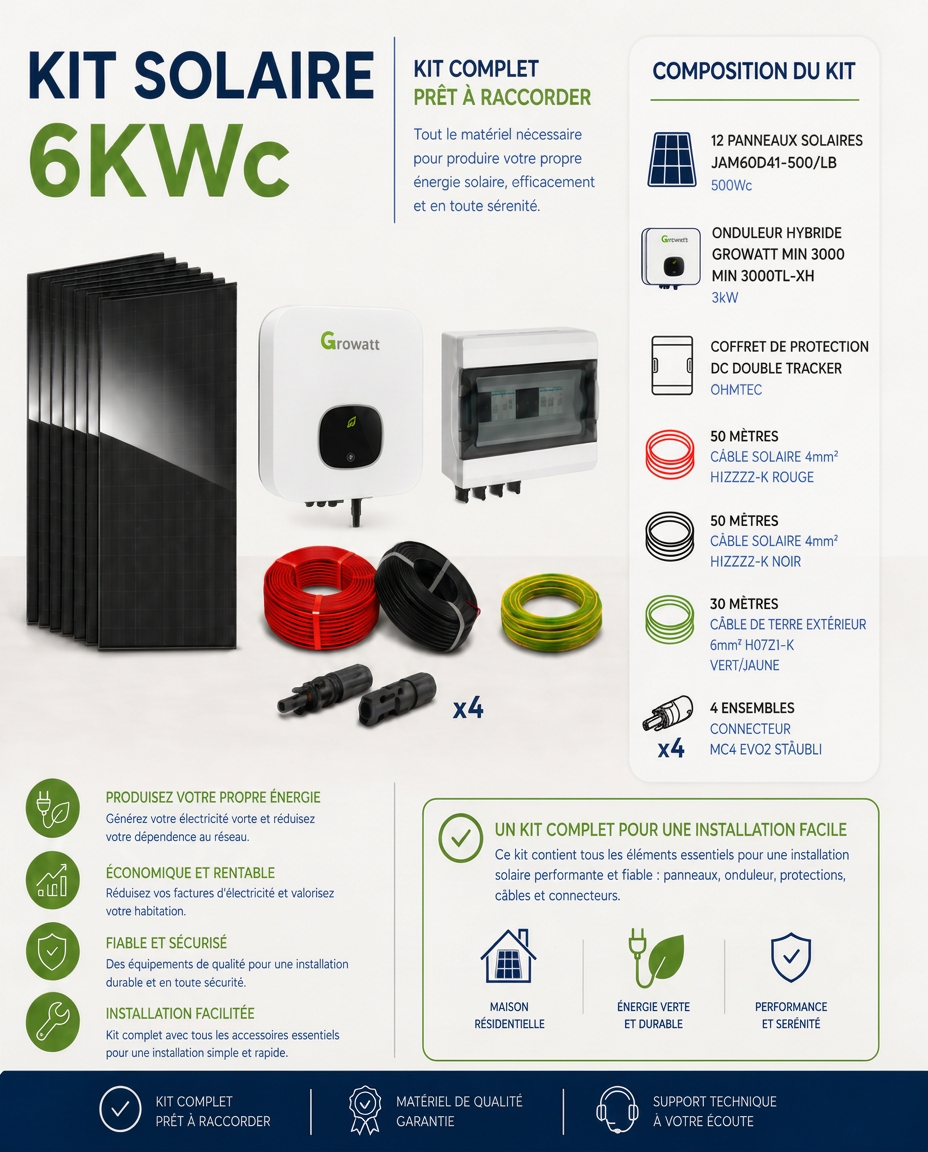

Ce kit solaire 6 kWc est destiné aux particuliers souhaitant produire leur propre électricité et réduire durablement leur facture grâce à l'autoconsommation. Il associe 12 panneaux JA Solar 500 Wc, un Growatt MIN 3000TL-XH monophasé de 3 kW, un coffret de protection DC double MPPT OHMTEC ainsi que les câbles et connecteurs nécessaires au raccordement.

Le MIN 3000TL-XH appartient à la gamme Growatt MIN XH Battery Ready. Le kit peut donc être installé dans un premier temps sans batterie, puis évoluer ultérieurement vers un système de stockage compatible sans remplacer l'onduleur.

12 panneaux JA Solar 500 Wc – 6 000 Wc installés

Les 12 modules JA Solar JAM60D41-500/LB développent une puissance totale de 6 000 Wc. Leur technologie N-Type double verre offre un excellent rendement, une faible dégradation dans le temps et une bonne tenue aux conditions climatiques exigeantes.

Points forts des panneaux JA Solar

• Puissance unitaire : 500 Wc
• Puissance totale du kit : 6 000 Wc
• Technologie monocristalline N-Type
• Construction double verre
• Rendement élevé
• Garantie de performance linéaire longue durée

Growatt MIN 3000TL-XH – 3 kW Battery Ready

Le Growatt MIN 3000TL-XH est un onduleur monophasé de 3 000 W conçu pour accepter jusqu'à 6 000 Wc de puissance photovoltaïque recommandée. Il correspond donc parfaitement à ce kit de 12 panneaux de 500 Wc.

Ses 2 trackers MPPT indépendants permettent de répartir le champ photovoltaïque sur deux chaînes et d'optimiser séparément chaque entrée. Avec ce kit, une configuration typique consiste à utiliser 2 strings de 6 panneaux, un par MPPT.

Caractéristiques principales du MIN 3000TL-XH

• Puissance nominale AC : 3 000 W
• Puissance PV recommandée maximale : 6 000 Wc
• Raccordement : monophasé 230 V
• Nombre de MPPT : 2
• 1 string par MPPT
• Courant d'entrée maximal : 13,5 A par MPPT
• Courant de court-circuit maximal : 16,9 A par MPPT
• Tension DC maximale : 500 V
• Tension de démarrage : 100 V
• Plage MPPT : 70 à 500 V
• Rendement maximal : 98,2 %
• Indice de protection : IP65
• Protection surtension DC type II intégrée
• Limitation d'injection possible avec les accessoires Growatt compatibles

Une installation prête pour le stockage

La version XH intègre une interface batterie permettant de faire évoluer l'installation dans un second temps. Growatt référence notamment les systèmes haute tension ARK XH et APX HV selon la configuration retenue.

Le kit est livré sans batterie. Les batteries, BMS, accessoires de communication, compteur d'énergie et éventuels équipements de secours sont à prévoir séparément selon le projet.

Les avantages de la gamme XH

• Installation possible immédiatement sans batterie
• Ajout ultérieur d'un stockage sans remplacement de l'onduleur
• Batteries haute tension Growatt compatibles selon configuration
• Gestion intelligente de l'autoconsommation
• Possibilité de limitation d'injection réseau avec Smart Meter compatible
• Monitoring via l'écosystème Growatt

Supervision Growatt

Le MIN 3000TL-XH peut être associé aux solutions de communication Growatt telles que ShineWiFi-X, ShineLAN-X, ShineLink-X ou Shine4G-X selon l'installation. La plateforme Growatt permet de suivre la production photovoltaïque et, lorsqu'ils sont présents, les flux réseau, la consommation et l'état du stockage.

Coffret de protection DC double MPPT OHMTEC

Le kit intègre un coffret de protection DC OHMTEC adapté aux deux entrées MPPT du Growatt. Il permet de protéger et de sectionner la partie courant continu de l'installation avant l'onduleur.

Composition du coffret

• Protection DC adaptée à l'installation photovoltaïque
• Sectionnement DC
• Protection contre les surtensions
• Double entrée MPPT
• Coffret étanche adapté à l'installation

Câblage et connectique inclus

• 50 m de câble solaire rouge 4 mm² H1Z2Z2-K
• 50 m de câble solaire noir 4 mm² H1Z2Z2-K
• 30 m de câble de terre extérieur vert/jaune 6 mm²
• 4 ensembles de connecteurs MC4 Evo2 Stäubli

Pourquoi choisir ce kit solaire 6 kWc Growatt ?

✔ 12 panneaux JA Solar 500 Wc, soit 6 000 Wc
✔ Growatt MIN 3000TL-XH 3 kW Battery Ready
✔ 2 MPPT indépendants
✔ Compatible avec les panneaux JA Solar du kit
✔ Installation sans batterie possible dès maintenant
✔ Évolution future vers le stockage Growatt
✔ Coffret DC double MPPT OHMTEC inclus
✔ Câblage solaire et connecteurs Stäubli fournis
✔ Monitoring Growatt disponible
✔ Solution économique et évolutive pour l'autoconsommation résidentielle

Ce kit constitue une solution particulièrement intéressante pour disposer immédiatement de 6 kWc de panneaux photovoltaïques tout en conservant un investissement maîtrisé grâce au Growatt MIN 3000TL-XH et à son architecture Battery Ready.
