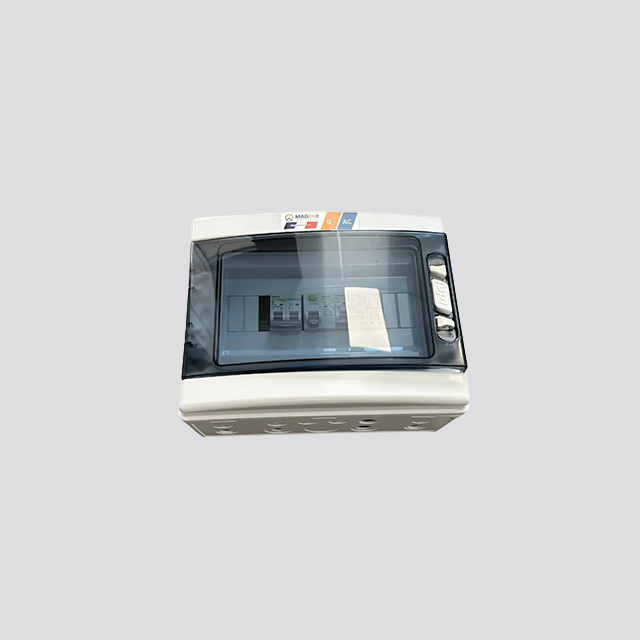

MADEnR – Coffret de protection AC/DC monophasé 4,5kWc, Parafoudre, 1 MPPT – 600V
295,00 € TTC

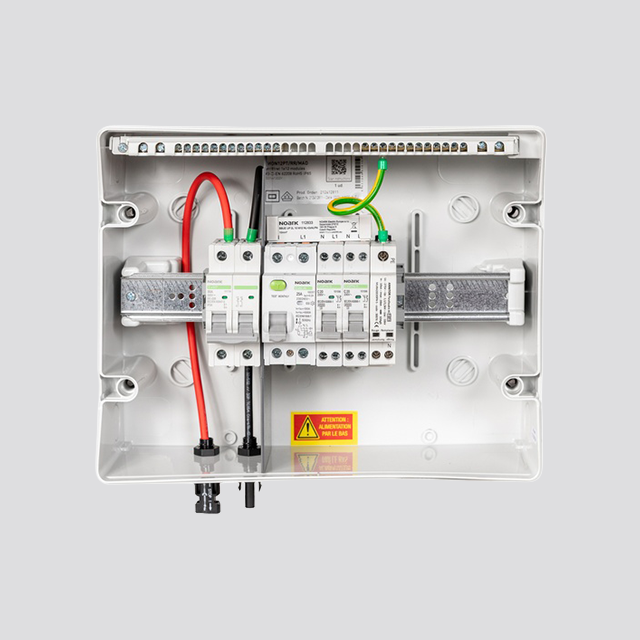

Coffret mixte monophasé 4,5 kW combinant les protections DC (générateur photovoltaïque) et AC (raccordement réseau).
Il intègre un interrupteur sectionneur DC , un interrupteur différentiel AC , des disjoncteurs C20 , et des parafoudres pour chaque côté, garantissant une protection complète et conforme à la norme UTE C 15-712-1 .
Caractéristiques principales
- Puissance nominale : 4,5 kW
- Type : Coffret mixte monophasé – DC + AC
- Coffret : Plastique 1×12 modules , IP65 – IK07 – Classe II
- Norme d'étiquetage : UTE C 15-712-1
- Référence interne : FBPD0132C / 1031062501
- Câblage interne : fils cuivre 1 à 6 mm², longueurs 100 à 230 mm
- Barrette : NOARK
Parti DC
- Inter-sectionneur : Ex9IP – 500 VDC / 50 A
- Entrée PV : 2 × connecteurs MC4 (1 femelle sur –, 1 mâle sur +)
- Sortie vers onduleur : 2 × presse-étoupes M20bis
- Parafoudre DC : ANNITOR – In 10 kA / Imax 20 kA , T2/T3 – fusible 63 A gG
Partie AC
- Inter différentiel : Ex9L-N Type A – 25 A / 300 mA
- Disjoncteur protection onduleur : Ex9PN-S – C20
- Parafoudre AC : MURA20 EX9PN-S
- Entrées / Sorties :
- Entrée onduleur : 1 × presse-étoupe M20
- Sortie vers tableau client (EDF) : 1 × M20
- Terre : 1 × M20bis
- Supplémentaire : 2 × PE M20bis, 2 × PE M20
