MADEnR – Coffret de protection AC/DC monophasé 6kWc, Parafoudre, 1 MPPT – 600V

360,99 € TTC

Logo Madenr

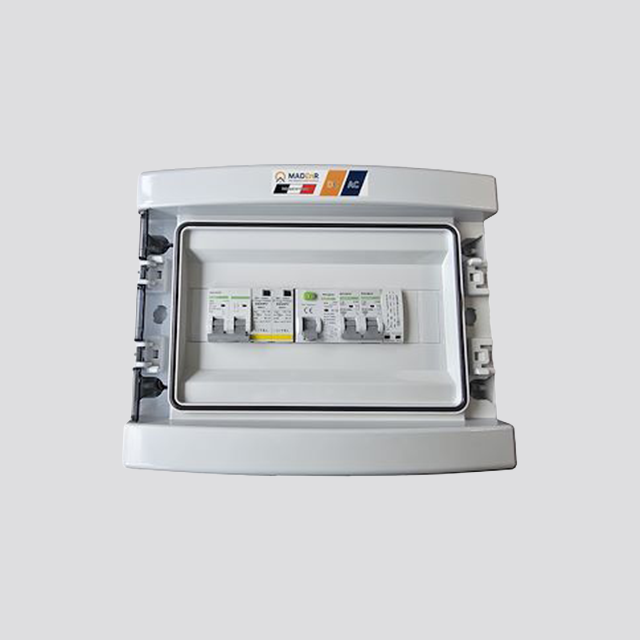

Coffret  mixte AC/DC 6 kW  combinant la  protection côté continu (DC)  et  alternative (AC) pour une installation photovoltaïque complète avec deux entrées solaires et une sortie onduleur MPPT.

Les avantages produits
  • Coffret  2-en-1 DC/AC , compact et facile à installer
  • Parafoudre DC intégré  pour la protection côté générateur PV
  • Protection différentielle et disjoncteur AC  pour la partie réseau
  • Séparation physique  entre circuits AC et DC pour une sécurité accumulée
Documentation technique
Schémas électrique

6kW
PUISSANCE MAX
2
ENTREE PV
1
SORTIE MPPT
AC et DC
PROTECTION FOUDRE

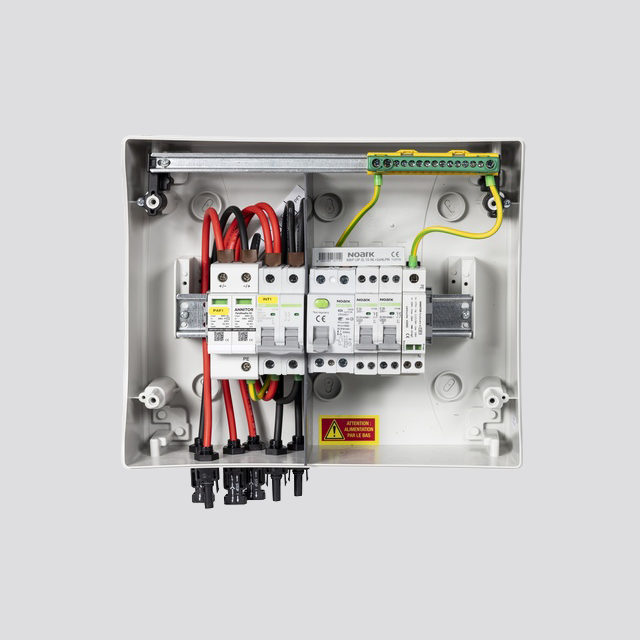

Ce modèle intègre un  interrupteur-sectionneur DC , une  parafoudre DC 600 V , un  interrupteur différentiel AC  et un  disjoncteur de protection , offrant une  solution tout-en-un prête à raccorder .

Caractéristiques principales

  • Puissance nominale  : 6 kW
  • Type  : Coffret mixte – DC + AC
  • Coffret  : Plastique  1×12 modules ,  IP65 – IK07 – Classe II
  • Norme d'étiquetage  :  UTE C 15-712-1
  • Séparation physique  : entre les borniers DC et AC

Parti DC

  • Interrupteur-sectionneur  : Ue 600 V / 32 A
    • Base :  Ex9IP-50 (50 A / 500 V)
    • Validation  LCIE/BV  : 25 A / 600 VDC – Rapport n° 134700-670527
  • Parafoudre DC  :
    • In = 20 kA
    • UcPV = 600 V
    • Up = 2 kV
    • Entrées : 2 × connecteurs MC4 femelles (-)
    • Sorties : 2 × MC4 mâles via presse-étoupes M20bis
    • Passage terrestre : 1 × M20bis

Partie AC

  •  Variant : Type A, 40 A /  300 mA , version G/K (immunité Interrupteur renforcé)
  • Disjoncteur  : C20
  • Entrée onduleur  : via 1 × presse-étoupe M20 (bas)
  • Sortie vers EDF  : via 1 × presse-étoupe M20 (bas)
  • Terre  : 1 × presse-étoupe M20
