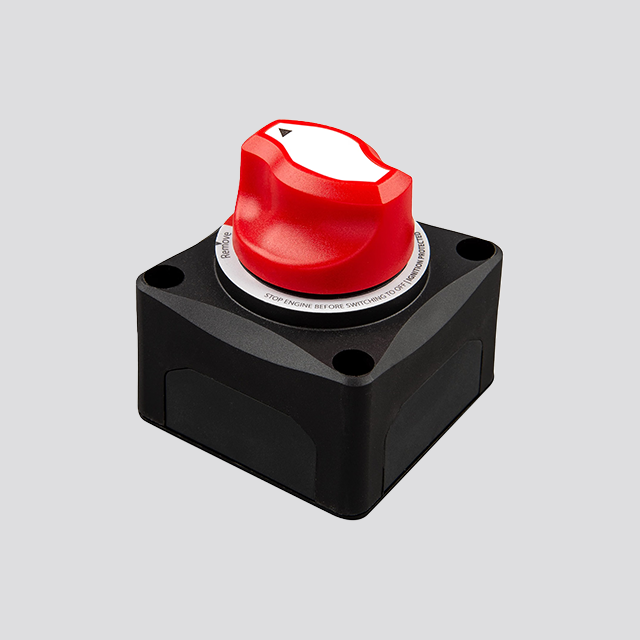

Victron Energy Battery Switch ON/OFF 275 A

Le Victron Energy Battery Switch ON/OFF 275 A est un interrupteur de batterie haute intensité conçu pour isoler rapidement un parc batterie, un convertisseur ou une installation courant continu. Il convient aux systèmes de batteries jusqu’à 48 V et supporte un courant continu de 275 A.

Il constitue une solution simple pour créer une coupure générale de batterie, faciliter les opérations de maintenance et isoler une partie de l’installation en cas d’intervention ou d’urgence. Son bouton ergonomique permet une manœuvre claire entre les positions ON et OFF et peut être retiré en position d’isolement afin d’éviter une remise sous tension involontaire.

Interrupteur de batterie 275 A pour installations DC

Le Battery Switch Victron est dimensionné pour les installations à courant élevé. Il accepte 275 A en service continu, jusqu’à 455 A pendant 5 minutes et un courant de pointe de 1 250 A pendant 10 secondes. La tension de fonctionnement DC maximale est de 60 V, ce qui le rend adapté aux architectures batterie 12 V, 24 V et 48 V.

Il peut notamment être utilisé entre une batterie et un convertisseur/chargeur, pour isoler un réseau DC ou comme coupure générale d’un système de stockage. Victron précise que l’interrupteur peut commuter sous charge ; lorsque des alternateurs, moteurs ou équipements DC sensibles sont raccordés, il est néanmoins recommandé de les arrêter avant d’ouvrir l’alimentation DC.

Bornes M10 et raccordement forte puissance

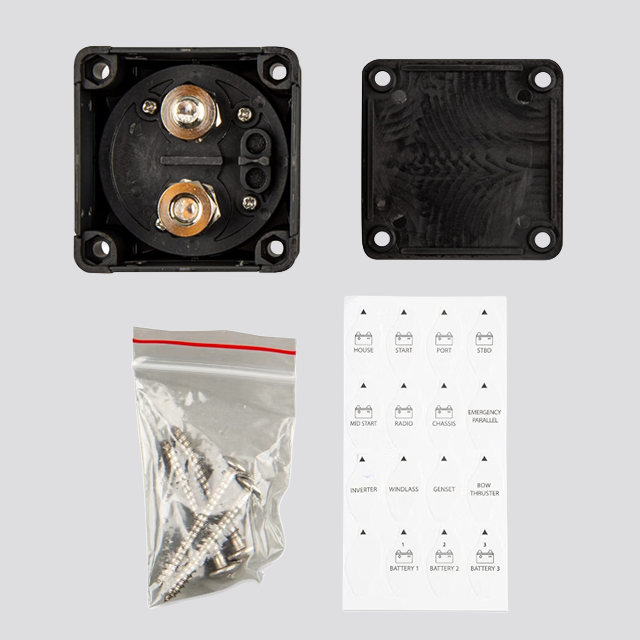

Les deux bornes de puissance sont en cuivre étamé et utilisent une connexion M10. Cette conception convient aux câbles de forte section équipés de cosses à œillet adaptées. Le couple de serrage recommandé par Victron est de 8 Nm.

Les plaques latérales du boîtier sont amovibles afin de permettre l’arrivée des câbles depuis plusieurs directions et de faciliter l’intégration dans un coffret ou à proximité du parc batterie.

Montage en surface ou sur panneau

L’interrupteur peut être monté directement en surface ou intégré sur un panneau. Son format compact de 69 × 69 × 73 mm facilite son implantation dans une installation photovoltaïque avec stockage, un véhicule, un bateau ou tout autre système basse tension DC.

Le boîtier est réalisé en nylon renforcé de fibre de verre. Le produit répond à la norme de protection contre l’inflammation ISO 8846 / SAE J1171, ce qui autorise également son utilisation dans des environnements techniques tels qu’un compartiment moteur.

Une coupure visible et sécurisable

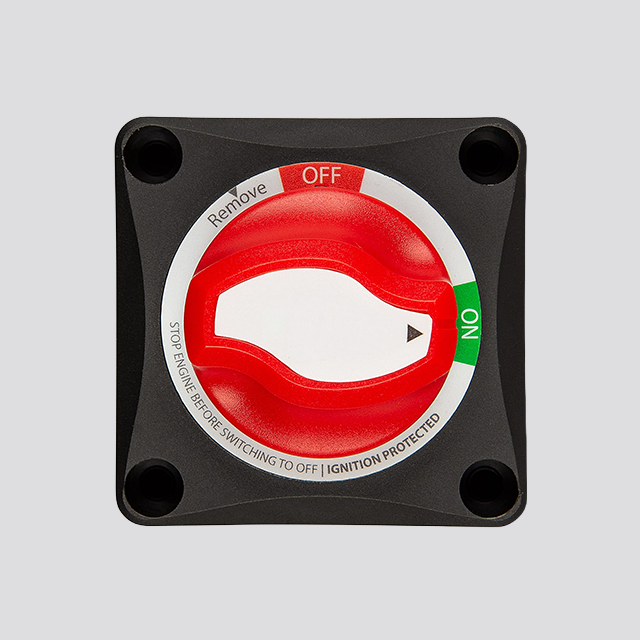

Le bouton dispose de trois positions : ON, OFF et une position permettant son retrait. Le bouton amovible est particulièrement pratique lors d’une maintenance ou lorsqu’il est nécessaire de condamner temporairement l’installation hors tension.

Pour une installation solaire avec batterie, cet interrupteur constitue une solution propre pour créer une coupure manuelle accessible entre le parc batterie et les équipements DC, à condition que son calibre soit compatible avec le courant maximal de l’installation et que les protections contre les surintensités soient dimensionnées séparément.
