Barre omnibus CC modulaire Victron Energy Lynx Power In (M10)

Le Victron Energy Lynx Power In (M10) est une barre omnibus CC modulaire haute puissance conçue pour raccorder plusieurs batteries et équipements au système de distribution Victron Lynx. Il intègre une barre positive et une barre négative dans un boîtier compact et permet de réaliser une distribution courant continu propre, robuste et évolutive.

Avec une intensité nominale de 1 000 A en continu et une plage de fonctionnement de 9 à 60 V CC, il convient aux installations 12 V, 24 V et 48 V : systèmes photovoltaïques avec stockage, sites autonomes, installations ESS, véhicules aménagés, applications marines ou installations techniques à forte puissance.

Une barre omnibus CC 1 000 A pour les installations à forte puissance

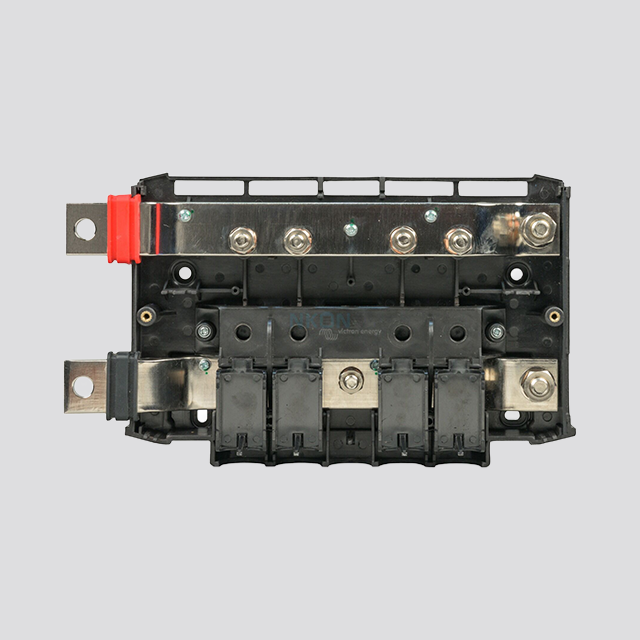

Le Lynx Power In regroupe les connexions positives et négatives sur deux barres omnibus en cuivre étamé. Il permet notamment de raccorder plusieurs batteries en parallèle avec des longueurs de câbles adaptées, puis de distribuer l'énergie vers les autres éléments du système Lynx.

Sa capacité de 1 000 A continu offre une marge importante pour les installations équipées de batteries lithium, de convertisseurs/chargeurs puissants ou de plusieurs équipements DC.

4 raccordements batteries ou équipements CC

Le module dispose de quatre points de raccordement sur la barre positive et quatre sur la barre négative. Il peut ainsi être utilisé pour centraliser plusieurs batteries ou différents départs CC selon l'architecture de l'installation.

Les câbles raccordés au module doivent être équipés de cosses tubulaires à œillet M8. Victron recommande un couple de serrage de 14 Nm pour les connexions M8.

M10 pour l'interconnexion entre modules Lynx

Sur cette version, la désignation M10 concerne les connexions latérales de la barre omnibus utilisées pour assembler le Lynx Power In aux autres modules Lynx M10.

Il est donc important de distinguer les deux raccordements :

• Câbles batteries et équipements : cosses M8
• Interconnexion entre modules Lynx : M10

Pour le modèle M10, Victron indique un couple de serrage de 33 Nm pour les écrous M10. Les connexions de câbles M8 restent serrées à 14 Nm.

Compatible avec le système modulaire Victron Lynx

Le Lynx Power In peut être utilisé comme point d'entrée batterie d'un système de distribution Victron ou combiné avec d'autres modules Lynx compatibles M10.

Il peut notamment être associé à un Lynx Distributor pour créer des départs protégés par fusibles, à un Lynx Shunt VE.Can pour la mesure et la surveillance du courant ou à un Lynx Smart BMS dans les installations utilisant les batteries Victron compatibles.

Cette architecture permet de faire évoluer facilement l'installation sans multiplier les répartiteurs, câbles de liaison et connexions intermédiaires.

Protection par fusibles : à prévoir séparément

Le Lynx Power In standard ne possède pas d'emplacement de fusible intégré. Les circuits raccordés doivent donc recevoir une protection externe correctement dimensionnée en fonction du courant maximal, de la section des câbles, de la tension du système et des caractéristiques des batteries.

Lorsque des protections directement intégrées au système Lynx sont recherchées, le Lynx Distributor ou le Lynx Class-T Power In peuvent être utilisés selon l'architecture de l'installation.

Conçu pour les installations 12 V, 24 V et 48 V

La plage de fonctionnement de 9 à 60 V CC permet d'utiliser le Lynx Power In sur les principales architectures de batteries basse tension.

• Installation 12 V : jusqu'à 12 kW correspondant théoriquement à 1 000 A
• Installation 24 V : jusqu'à 24 kW correspondant théoriquement à 1 000 A
• Installation 48 V : jusqu'à 48 kW correspondant théoriquement à 1 000 A

Ces valeurs illustrent la capacité nominale de la barre omnibus. Le dimensionnement réel de l'installation doit toujours tenir compte des câbles, fusibles, batteries, équipements et conditions d'utilisation.

Construction robuste et format compact

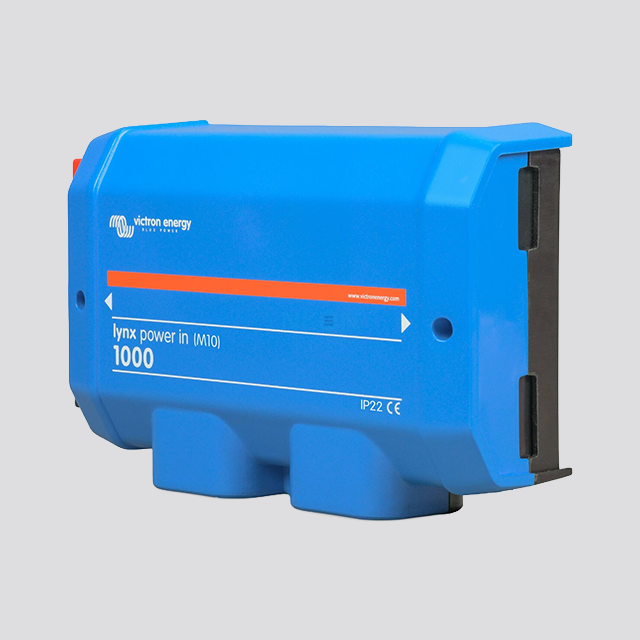

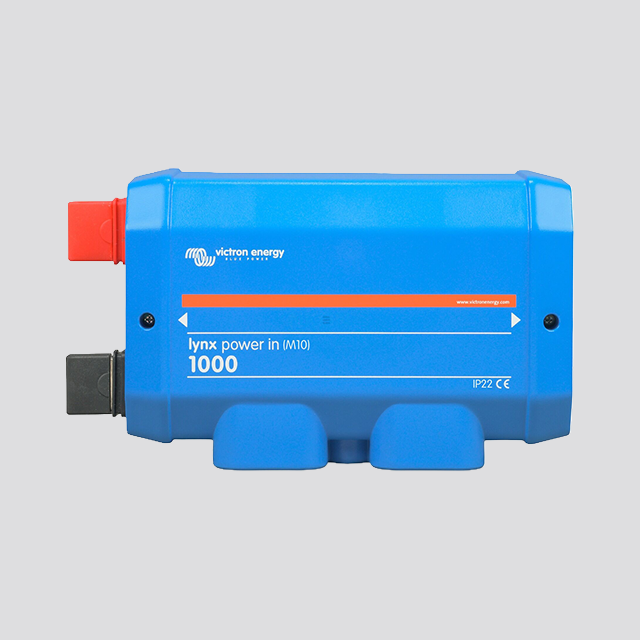

Le Lynx Power In utilise des barres omnibus en cuivre étamé de 8 × 30 mm et un boîtier en ABS. Son indice de protection est IP22 et sa plage de température de fonctionnement s'étend de -40 °C à +60 °C.

Avec un poids de 2,1 kg et des dimensions de boîtier de 290 × 170 × 80 mm, il offre une solution plus propre qu'un assemblage de répartiteurs séparés pour les installations à forte intensité.

Applications

• Installations photovoltaïques avec batteries
• Systèmes ESS et stockage d'énergie
• Installations autonomes et sites isolés
• Batteries lithium LiFePO4
• Parcs batteries montés en parallèle
• Convertisseurs et convertisseurs/chargeurs de forte puissance
• Véhicules aménagés et applications marines
• Installations 12 V, 24 V et 48 V CC

Référence Victron Energy

Référence fabricant : LYN020102010

Le Lynx Power In est un élément passif de distribution CC. Il peut être utilisé avec des batteries d'autres fabricants lorsque l'architecture électrique, les protections et les équipements associés sont compatibles.
