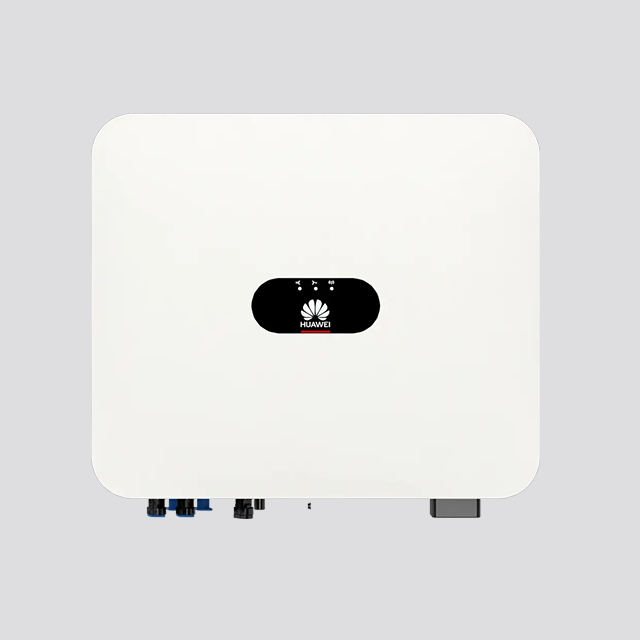

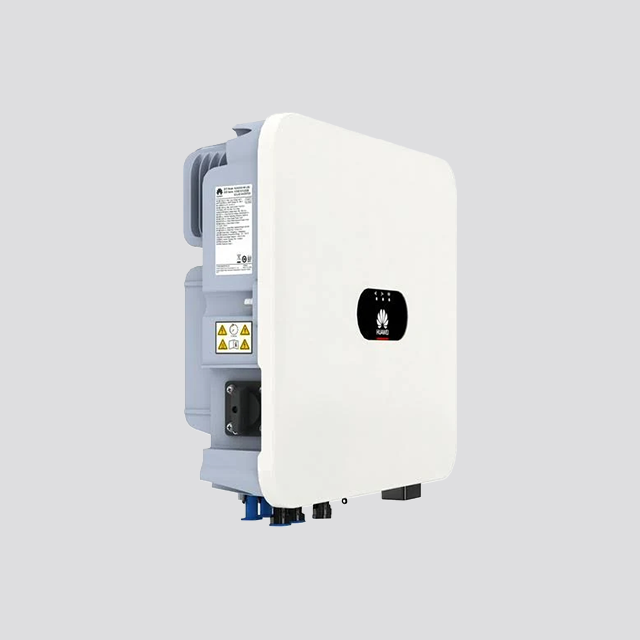

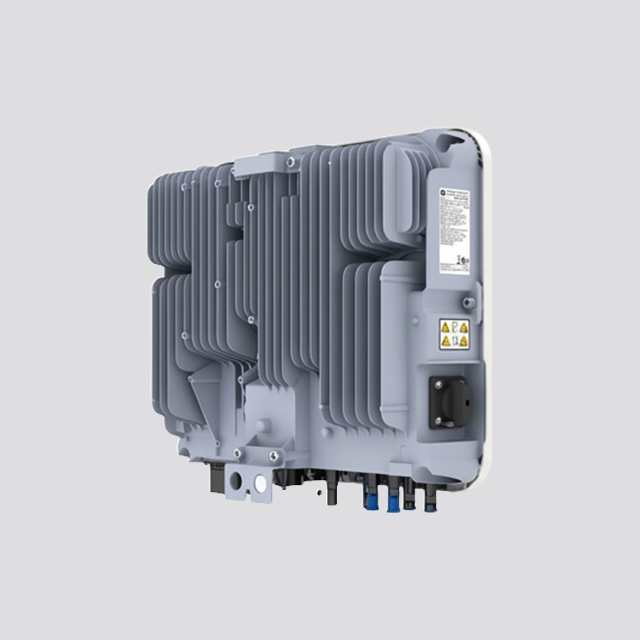

Huawei SUN2000-6K-LB0 – Onduleur hybride monophasé nouvelle génération

Le Huawei SUN2000-6K-LB0 est un onduleur hybride monophasé destiné aux installations photovoltaïques résidentielles modernes. Cette nouvelle génération LB0 augmente nettement la capacité des entrées photovoltaïques par rapport aux anciennes séries L1 et accepte jusqu’à 9 000 Wc de puissance PV recommandée.

Il délivre une puissance nominale de 6 000 W et une puissance apparente maximale de 6 600 VA sur réseau monophasé 230 V. Son architecture hybride permet également l’ajout d’un stockage Huawei LUNA2000.

Entrées photovoltaïques adaptées aux panneaux modernes

• Puissance PV maximale recommandée : 9 000 Wc
• Tension d’entrée maximale : 600 V
• Tension de démarrage : 50 V
• Plage de fonctionnement MPPT : 40 à 560 V
• Tension nominale d’entrée : 360 V
• Nombre de MPPT : 2
• Entrées par MPPT : 1
• Courant d’entrée maximal par MPPT : 16 A
• Courant de court-circuit maximal par MPPT : 20 A

Sortie AC monophasée 230 V

• Puissance nominale de sortie : 6 000 W
• Puissance apparente maximale : 6 600 VA
• Tension réseau : 220 / 230 / 240 V AC
• Courant de sortie maximal : 30 A
• Fréquence réseau : 50 / 60 Hz
• Rendement maximal : 97,8 %

Compatible batteries Huawei LUNA2000

Le SUN2000-6K-LB0 est compatible avec les systèmes de stockage Huawei LUNA2000-5/10/15-S0 et LUNA2000-7/14/21-S1. Il permet ainsi de faire évoluer une installation photovoltaïque vers l’autoconsommation avec stockage.

• Plage de tension batterie : 350 à 560 V DC
• Courant batterie maximal : 16,5 A
• Puissance de charge maximale : 6 000 W
• Puissance de décharge maximale : 6 600 W

Fonction secours et gestion intelligente

Une alimentation de secours peut être mise en œuvre avec le Huawei SmartGuard-63A-S0 et une architecture compatible. La supervision de l’installation s’effectue via l’écosystème Huawei FusionSolar.

Une nouvelle génération pensée pour l’autoconsommation

Avec la série LB0, Huawei fait évoluer sa gamme résidentielle pour mieux répondre aux caractéristiques des panneaux photovoltaïques actuels. Les entrées à 16 A par MPPT offrent davantage de souplesse dans le choix des modules, tandis que les deux trackers indépendants permettent d’adapter l’installation à deux orientations ou à deux champs photovoltaïques distincts.

Le SUN2000-6K-LB0 peut être installé dans un premier temps sans batterie, puis complété ultérieurement par un système LUNA2000. Cette architecture permet de démarrer simplement en autoconsommation tout en conservant la possibilité d’ajouter le stockage et une fonction de secours par la suite, sans remplacer l’onduleur.

La gestion via FusionSolar permet de centraliser le suivi de la production photovoltaïque, des consommations et, lorsque les équipements associés sont installés, des flux réseau et de la batterie. L’ensemble constitue une solution cohérente pour une installation résidentielle évolutive et durable.

Présentation et raccordement du Huawei SUN2000-LB0

Les vidéos ci-dessous présentent la nouvelle génération Huawei LB0 ainsi que les principaux raccordements côté courant alternatif et courant continu. Elles permettent de visualiser plus facilement l’architecture de l’onduleur avant l’installation.

Présentation de la gamme SUN2000-LB0

Raccordement côté AC

Cette séquence présente le raccordement de la sortie monophasée de l’onduleur vers l’installation électrique et les protections associées.

Raccordement côté DC

Cette séquence présente le raccordement des strings photovoltaïques sur les entrées MPPT du SUN2000-LB0 et permet d’identifier clairement les connexions côté panneaux.
